聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

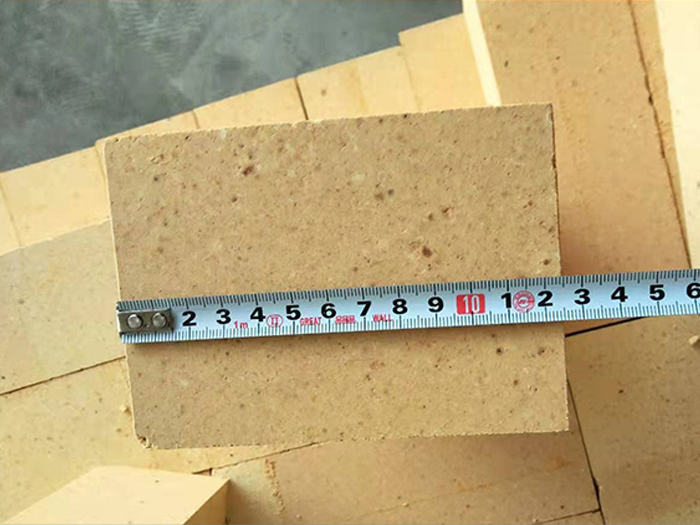

熱風爐硅磚
發布時間：2016/8/24 17:05:40 點擊率： 來源:admin 作者：榮盛耐材 硅磚產品應用:
硅磚主要用于砌筑焦爐的炭化室、燃燒室和隔墻、玻璃池窯和窯頂、池墻、熱風爐的高溫承重部位、玻璃池窯、池墻、熱風爐的高溫承重部位、炭素焙燒爐、酸性平爐爐頂等熱工窯爐。
硅磚是指SiO2含量在93%以上的制品。硅磚是以SiO2含量不小于96%的硅石為原料，加入礦化劑和結合劑，經混煉、成型、干燥、燒成等工序制得。硅石原料中的SiO2含量越高，制品的耐火度越高。硅磚品種較多，根據用途分為：焦爐用硅磚、熱風爐用硅磚、電爐用硅磚、玻璃窯用硅磚等。根據轉型分為：標磚、普磚、異型磚及特型磚等。
硅磚產品特性：
硅磚屬酸性耐火材料，具有良好的抗酸性渣侵蝕的能力，荷重軟化溫度高達1640～1670℃，在高溫下長期使用體積比較穩定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蝕性能。較高的高溫強度。荷重軟化開始溫度1620～1670℃。在高溫下長期使用不變形。熱震穩定性低，以硅石為原料，外加適量礦化劑，以促進坯體中的石英轉化為、鱗石英。在還原氣氛下經1350～1430℃緩慢燒成。加熱到1450℃時約有1.5~2.2%的總體積膨脹，這種殘余膨脹會使切縫密合，保證砌筑體有良好的氣密性和結構強度。
熱風爐用硅磚具有熱膨脹率低，殘余石英含量少，真密度小、600℃以上熱穩定性好，荷重軟化點高，蠕變率低等特點，且外形規整，尺寸準確。主要用于高爐熱風爐爐頂、上部爐體及上部格子體等高溫區。
硅磚相關理化指標：
項目 | 指標 | ||||
BG-96A | BG-96B | BG-95 | JG-94 | GZ-94 | |
SiO2 % | ≥96 | ≥96 | ≥95 | ≥94.5 | ≥94 |
Fe2O3 % | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.4 |
熔融指數 % | ≤0.5 | ≤0.7 | / | / | / |
顯氣孔率 % | ≤21 | ≤22 | ≤22 | ≤22 | ≤24 |
真密度 g/cm3 | ≤2.34 | ≤2.33 | ≤2.35 | ||
常溫耐壓強度 MPa | ≥40 | ≥35 | ≥30 | ≥40 | ≥30 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1680 | ≥1670 | ≥1670 | ≥1650 | ≥1650 |
加熱永久線變化 % 1450℃×2h | 0~0.2 | / | |||
殘余石英 % | ≤3 | ≤1.5 | / | ||
在線咨詢(7*24)
電話咨詢
